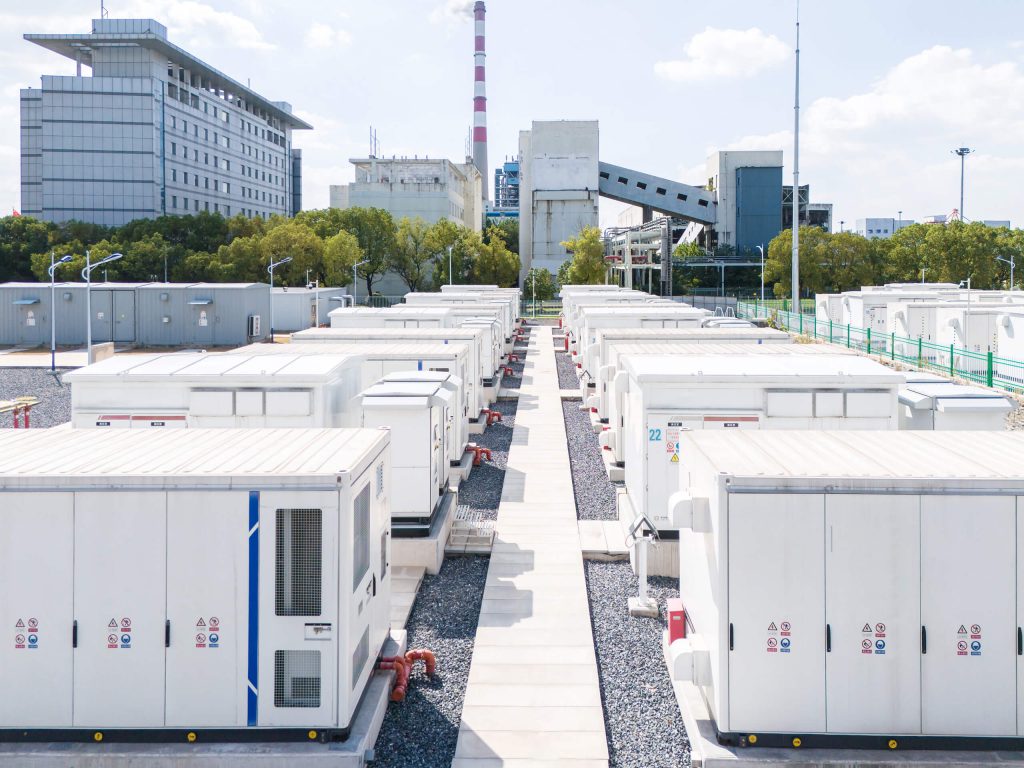

Переход на экологически чистую энергетику осложняется непостоянством генерации электричества из возобновляемых источников: солнечный свет или ветер не доступны круглые сутки. По этой причине энергосистемы вынуждены полагаться на углеводороды для поддержания стабильности сети. Однако внутри установок размером примерно с морской контейнер происходит тихая аппаратная революция. Речь об аккумуляторных системах накопления электрической энергии.
В этой статье компания “КЕДР Солюшенс” рассказывает об инженерных сложностях проектирования аккумуляторных систем накопления электроэнергии и делится опытом контрактной разработки электроники для таких решений.
Современные системы накопления электроэнергии – это сложные инженерные комплексы, объединяющие механику, электронику и программное обеспечение. Они представляют собой цифровые амортизаторы электрической сети, способные за миллисекунды выдавать в сеть мощность в несколько мегаватт, предотвращая отключения электроэнергии, или сглаживать пиковые нагрузки, что экономит миллионы на инфраструктурных затратах. Данный сектор развивается стремительными темпами. Согласно данным Benchmark Mineral Intelligence, в 2025 году общемировой объем установленных систем накопления электроэнергии – подключенных как непосредственно к сети, так и на стороне потребителя – достиг примерно 315 ГВт·ч, что на 50% превосходит показатели 2024 года.
Но с ростом масштабов внедрения инженерные задачи смещаются от вопросов, связанных непосредственно с химией аккумуляторов, к вопросам сложной системной интеграции. Создание надежных решений для хранения электроэнергии теперь не сводится к выбору подходящих аккумуляторных ячеек. Инженеры должны обеспечить согласованную работу электрохимических компонентов и высокоточных цифровых систем управления.

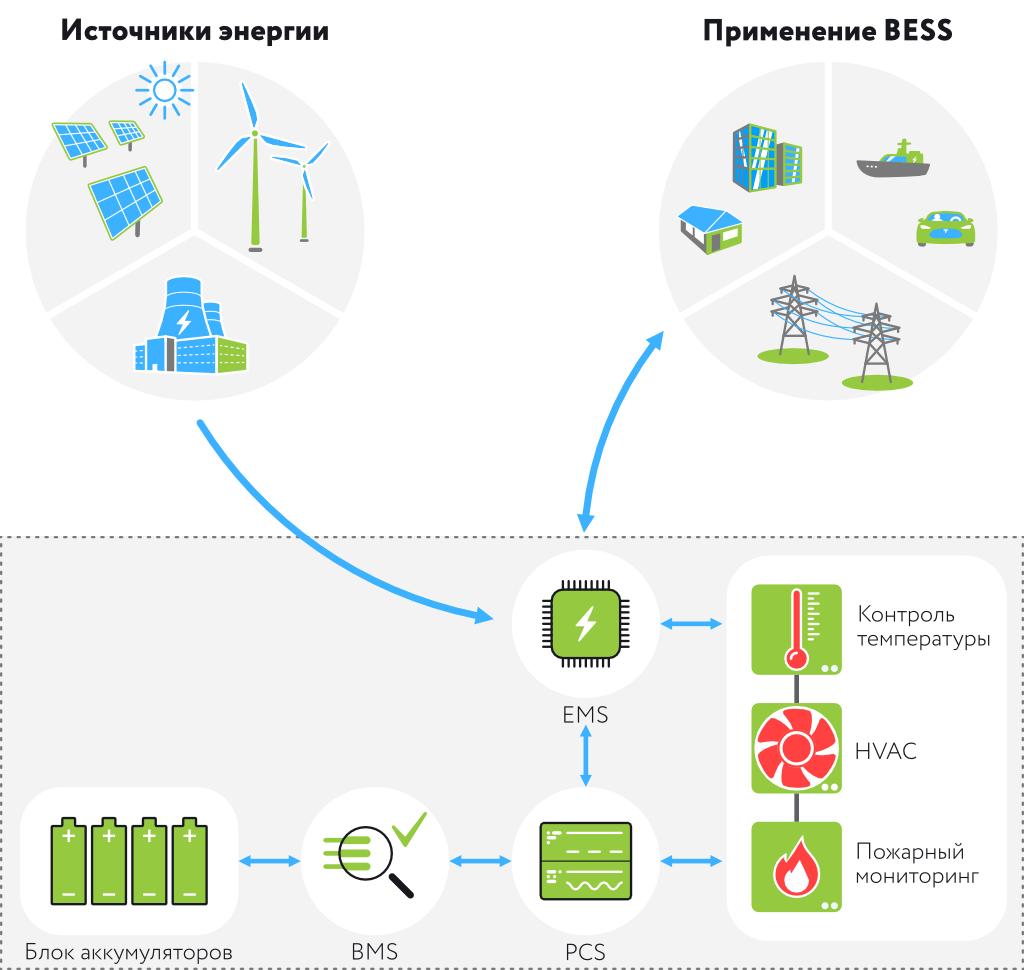

Архитектура систем накопления электрической энергии
В основе аккумуляторных систем накопления лежит электрохимический буфер. Они получают энергию из электросети или от возобновляемых источников и накапливают ее для последующей выдачи в нужный момент. Однако чтобы цепь аккумуляторных батарей стала системой сетевого масштаба, требуется сложная многоуровневая архитектура, в которой аппаратные и программные компоненты работают в тесной связке.
Физическую основу системы составляют аккумуляторные ячейки, объединенные в блоки.
За работу этих ячеек отвечает система управления аккумуляторными батареями (Battery Management System, BMS), которая выступает в качестве основного уровня защиты. Она в режиме реального времени контролирует такие важнейшие параметры, как состояние заряда (State of Charge, SoC) и состояние работоспособности (State of Health, SoH), не допуская теплового разгона и других опасных ситуаций. Подробнее об эффективных методах определения SoH и SoC читайте в этой статье.
Для взаимодействия с сетью переменного тока в домах и на промышленных объектах аккумуляторные системы накопления энергии используют двунаправленную систему преобразования энергии (Power Conversion System, PCS). Этот компонент позволяет как заряжать, так и разряжать аккумуляторы, а также преобразует вырабатываемый ими постоянный ток в переменный, который подается на объект.
“Мозгом” всей системы является система энергоменеджмента (Energy Management System, EMS). Если BMS обеспечивает защиту аккумуляторов, то EMS управляет работой решения в целом.
Помимо основных компонентов промышленные корпуса систем хранения электроэнергии также оснащаются современными механизмами вентиляции, пожаротушения и мониторинга окружающей среды, которые поддерживают необходимый для стабильности электрохимических процессов температурный режим.
Как системы хранения электроэнергии стабилизируют современные энергосистемы
Истинная ценность аккумуляторных систем хранения энергии заключается в их универсальности. В отличие от традиционных аналогов, требующих определенных географических условий – например, огромных водохранилищ для гидроаккумулирующих электростанций, – аккумуляторные решения имеют модульную структуру и принципиально не зависят от места установки. Благодаря этой гибкости их можно признать универсальным инструментом, способным выполнять сразу несколько критически важных функций.
1. Управление спросом
Аккумуляторные системы хранения электрической энергии позволяют сглаживать колебания стоимости электроэнергии за счет снижения пиковых нагрузок. Они заряжаются в непиковые часы, когда спрос и стоимость электроэнергии ниже, и разряжаются в периоды пикового спроса, сглаживая ценовую кривую.
2. Стабильность энергосети
Если генерация не соответствует потреблению, частота в энергосистеме может выйти за номинальное значение, что может привести к перебоям с электроснабжением. Аккумуляторные системы хранения электроэнергии реагируют на эти перебои за доли секунды и стабилизируют сеть.
3. Холодный пуск и резервное электроснабжение
В случае полного отключения энергосистемы аккумуляторная система может обеспечить возможность холодного пуска. При использовании только солнечных или ветровых электростанций, которым для работы требуется уже функционирующая сеть, система накопления энергии способна обеспечить первоначальный импульс, необходимый для запуска электростанций без внешнего источника питания. Для коммерческих объектов аккумуляторные системы выступают в качестве резервного источника питания промышленного масштаба, позволяя избежать простоев.
4. Катализатор развития возобновляемой энергетики
Через несколько десятилетий или даже лет возобновляемые источники энергии будут обеспечивать до половины мировой генерации, однако ненадежность “зеленых” источников энергии по-прежнему остается серьезным препятствием. Проекты – от Фарерских островов до Роккасе в Японии – демонстрируют, что аккумуляторные системы хранения электроэнергии являются ключом к широкому применению энергии ветра и солнца. Накапливая избыток солнечной энергии днем или ветровой энергии ночью, такие решения превращают зависимую от погодных условий генерацию в управляемый источник энергии, доступный круглосуточно.

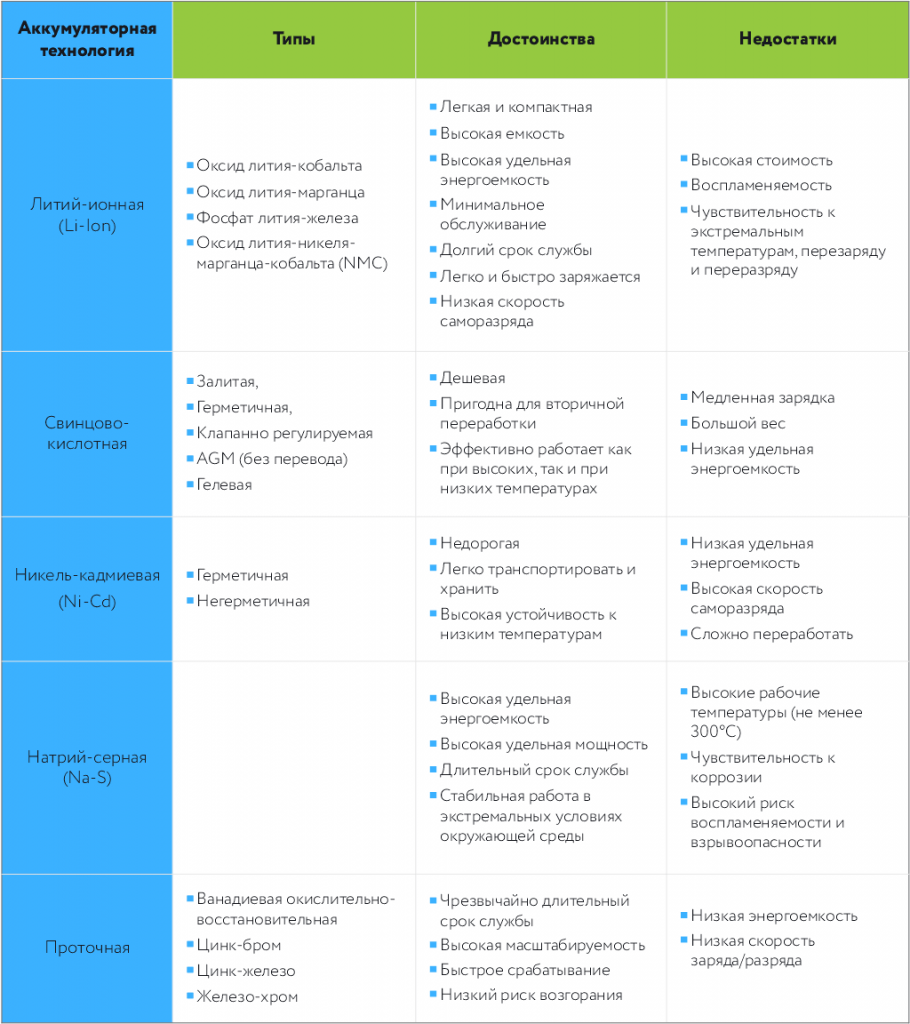

Химия накопления электроэнергии
Производительность современных аккумуляторных систем накопления электроэнергии в значительной степени определяется химией аккумуляторов. В крупномасштабных систем чаще всего применяются литий-ионные аккумуляторы, что обусловлено высокой удельной энергоемкостью, низкой скоростью саморазряда, компактностью, длительным сроком службы и другими преимуществами. Однако инженерам по-прежнему необходимо учитывать их чувствительность к экстремальным температурам и риск теплового разгона.
Для применений, в которых стоимость важнее массы системы, удельной энергоемкости и времени зарядки, выгодной альтернативой являются свинцово-кислотные аккумуляторы (PbA). Они также хорошо поддаются переработке. Никель-кадмиевые (Ni-Cd) и никель-металлогидридные (Ni-MH) аккумуляторы обеспечивают надежную работу при низких температурах, в условиях которых другие типы химических систем могут работать нестабильно. Натрий-серные аккумуляторы (Na-S) обладают высокой удельной мощностью и длительным сроком службы, могут работать в экстремальных условиях, однако требуют поддержания рабочей температуры не менее 300°C, что усложняет конструкцию системы.
Однако наиболее перспективным направлением для долговременного накопления электроэнергии считаются проточные аккумуляторы (flow batteries), такие как ванадиевые окислительно-восстановительные батареи (VRB). В них энергия хранится в жидком электролите, а не в твердых электродах. Они пожаробезопасны и не подвержены эффекту теплового разгона, обеспечивают срок эксплуатации до 30 лет и практически неограниченную масштабируемость. С другой стороны, они уступают другим типам аккумуляторов по энергоемкости и скорости заряда/разряда.
Инженерные компромиссы: заказные и готовые системы накопления энергии
При масштабировании систем накопления энергии потребители сталкиваются с классической дилеммой: предпочесть скорость развертывания готовых систем или хирургическую точность решений, разработанных под конкретные требования. Готовое решение позволяет быстрее всего запустить систему в эксплуатацию, однако зачастую представляет собой своего рода “черный ящик”, который может не выдержать определенных эксплуатационных нагрузок или уникальных условий окружающей среды.
Стандартные системы рассчитаны на усредненные условия работы энергосети. Однако для специализированных применений – например, в горнодобывающей промышленности на большой высоте, в телекоммуникационной инфраструктуре Арктики или для сверхбыстрого регулирования частоты – стандартные системы охлаждения или прошивка могут оказаться неподходящими.
Аккумуляторная система накопления электроэнергии, спроектированная на заказ, позволяет выполнять тонкую программную настройку, способную увеличить срок службы аккумуляторов. Разрабатывая специализированную прошивку для системы управления аккумуляторами, инженеры могут оптимизировать алгоритмы балансировки ячеек с учетом конкретной химии аккумуляторов и условий эксплуатации. Такой тонкий контроль позволяет системе более интеллектуально управлять состоянием заряда (SoC), состоянием работоспособности (SoH) и другими параметрами, избегая агрессивных циклов зарядки, которые приводят к преждевременной деградации аккумуляторов в типовых системах.
При этом одной из самых серьезных сложностей при разработке заказного решения является не электротехника, а соответствие нормативным требованиям. Кроме того, специализированная система накопления энергии представляет собой объект критической инфраструктуры, а значит, к ней также предъявляются требования импортозамещения и локализации. Поэтому, создавая такое решение под конкретный объект, инженеры должны заранее учитывать не только технические характеристики и требования безопасности, но и доступность компонентов, требования к их происхождению и возможность долгосрочной эксплуатации системы в заданной конфигурации.
Ключевые инженерные сложности при разработке заказных аккумуляторных систем
Создание решения с нуля – это сложный междисциплинарный проект, требующий согласованной работы специалистов по силовой и встроенной электронике, встроенному программному обеспечению и механике. В процессе разработки приходится решать четыре основные технические задачи:
1. Точность измерений
Одна из сложнейших проблем здесь связана с аккумуляторами на основе литий-железо-фосфата (LiFePO4). В отличие от других химических систем, где напряжение предсказуемо снижается по мере разряда аккумулятора, LiFePO4 сохраняет практически постоянное напряжение на протяжении большей части цикла разряда. Поэтому даже небольшие погрешности измерений могут привести к существенным ошибкам при оценке состояния заряда (SoC). Если система переоценивает оставшуюся емкость, это может привести к чрезмерному разряду и необратимому повреждению ячеек. И наоборот, недооценка оставшейся емкости приводит к тому, что дорогостоящая запасенная энергия остается неиспользованной, снижая экономическую эффективность решения.
2. Долгосрочная безопасность
Промышленные системы накопления энергии должны работать в течение десяти лет и более. Обеспечивать безопасность на протяжении всего этого срока непросто, особенно для решений на основе литий-ионных аккумуляторов. Инженеры должны разрабатывать системы мониторинга, которые не просто реагируют на повышение температуры, тока или напряжения, а способны заранее прогнозировать потенциально опасные состояния.
3. Управление температурой и отвод тепла
Крупномасштабные системы накопления энергии выделяют значительное количество тепла при быстром разряде. Поэтому критическое значение для предотвращения теплового разгона имеет разработка эффективных систем вентиляции или жидкостного охлаждения. Заказная конструкция позволяет оптимизировать воздушные потоки внутри корпуса и обеспечить равномерное охлаждение, не допуская образования локальных зон перегрева отдельных модулей.
4. Проблемы балансировки
Разные факторы приводят к тому, что в аккумуляторных блоках может оставаться разный заряд. Даже ячейки из одной производственной партии могут иметь небольшие различия в характеристиках. После тысяч циклов эти различия становятся более выраженными. Специализированное программное обеспечение позволяет реализовать сложную активную балансировку, при которой энергия передается от ячеек с большим зарядом к ячейкам с меньшим, вместо того чтобы просто рассеивать энергию в виде тепла на резисторах.
5. Перспективы применения искусственного интеллекта
По мере масштабирования аккумуляторных систем накопления электроэнергии ключевым фактором становится уже не столько емкость аккумуляторов, сколько интеллектуальное управление системой. Здесь интересные перспективы открывает искусственный интеллект. ИИ потенциально позволит превратить решение из статичного накопителя в динамический элемент интеллектуальной энергосети: анализируя прогнозы погоды, состояние энергосистемы и изменения цен на электроэнергию, алгоритмы могут в реальном времени оптимизировать циклы заряда и разряда, повышая экономическую эффективность системы.
ИИ также может прогнозировать деградацию аккумуляторов, выявляя ранние признаки неисправностей по небольшим отклонениям напряжения, температуры и других параметров, что позволяет перейти от реактивного обслуживания к профилактическому и продлить срок службы батарей.
Итоги
Эволюция аккумуляторных систем накопления электрической энергии отражает фундаментальный сдвиг в нашем представлении об устройстве энергосети. Сеть больше не является статичной инфраструктурой односторонней передачи электроэнергии – она превращается в гибкую, динамичную и отзывчивую экосистему, в которой накопление энергии выступает ключевым связующим звеном. Сочетание возможностей современной электрохимии с точностью управления потенциально позволит существенно снизить риски при переходе к круглосуточной генерации энергии из возобновляемых источников.
